Vòng Bi Đũa Là Gì? Cấu Tạo, Cách Đo Và Ứng Dụng Thực Tế

Trong các hệ thống truyền động công nghiệp tải nặng, vòng bi đũa (Cylindrical Roller Bearing) là chi tiết không thể thay thế nhờ khả năng chịu lực hướng tâm vượt trội. Tại Kiên Thành Tín (KTT), chúng tôi cung cấp hệ sinh thái vòng bi đũa chuyên dụng, giúp tối ưu hiệu suất vận hành và kéo dài tuổi thọ máy móc cho mọi dự án chế tạo.

1. Vòng bi đũa là gì? (Cylindrical roller bearing)

Vòng bi đũa là loại vòng bi công nghiệp sử dụng các con lăn hình trụ (rollers) thay vì bi tròn. Thiết kế này tạo ra diện tích tiếp xúc đường (line contact), giúp vòng bi chịu được tải trọng hướng tâm (radial load) cực lớn, giảm ma sát và hoạt động ổn định ở tốc độ cao.

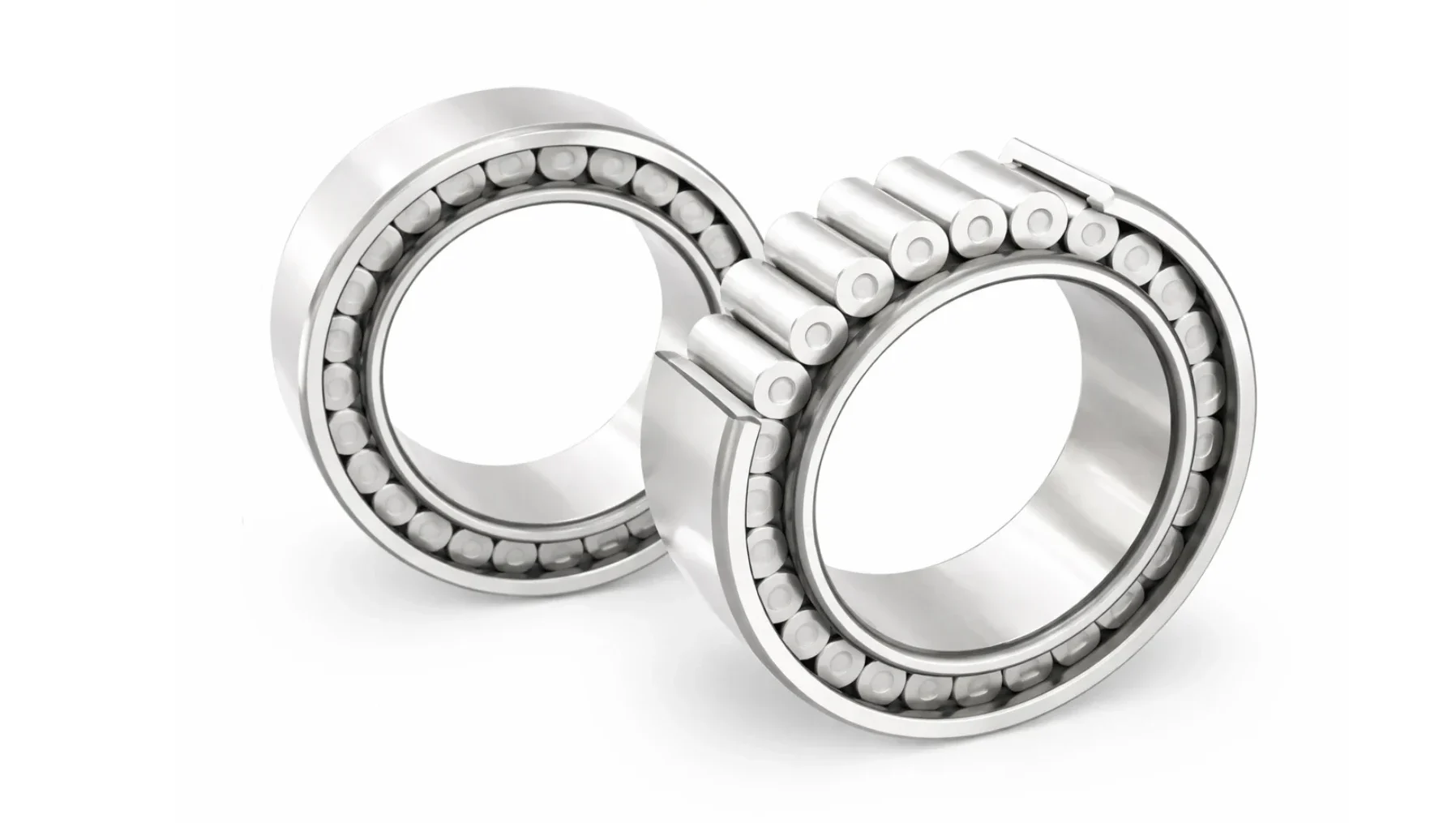

Vòng bi đũa có con lăn hình trụ

2. Cấu tạo chuyên biệt của vòng bi đũa

Một bộ vòng bi đũa tiêu chuẩn tại  bao gồm 4 thành phần cốt lõi:

• Vòng trong & Vòng ngoài: Được gia công chính xác từ thép chịu lực, định hướng quỹ đạo quay hoàn hảo.
• Con lăn hình trụ: Thành phần chính giúp phân bổ tải trọng đồng đều, giảm thiểu tình trạng tập trung ứng suất.
• Vành chặn (Rib): Hỗ trợ định hướng con lăn và có khả năng chịu lực dọc trục nhẹ tùy theo thiết kế mã (NU, NJ, NUP).
• Lồng bi (Cage): Tùy chọn vật liệu thép, đồng thau hoặc Polyamide giúp duy trì khoảng cách các con lăn và giảm nhiệt khi vận hành liên tục.

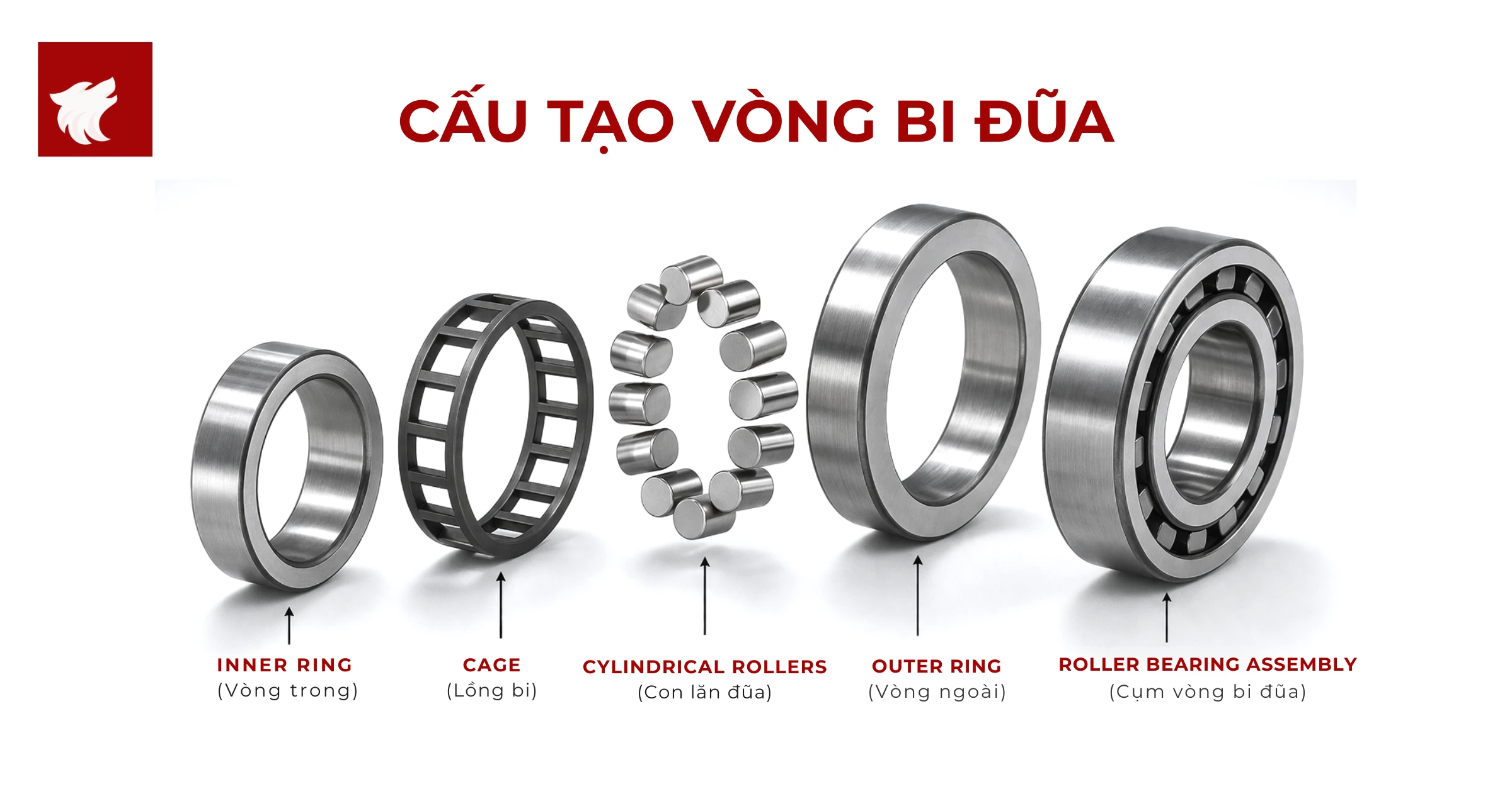

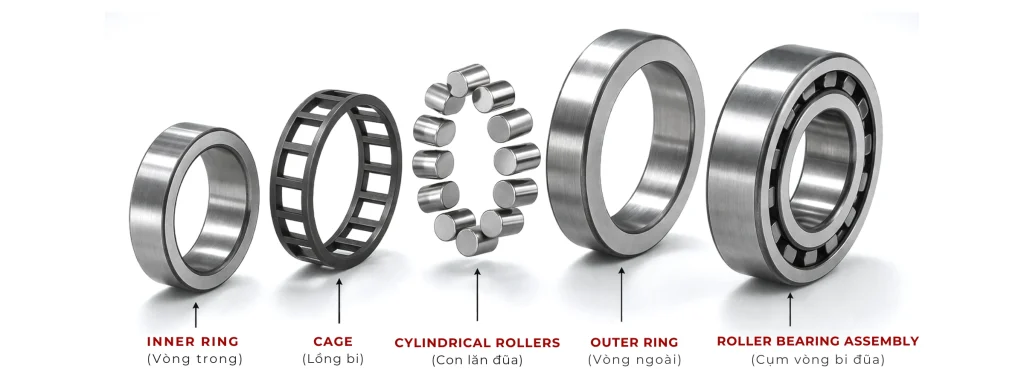

Cấu tạo vòng bi đũa

3. Hướng dẫn đo kích thước vòng bi đũa chuẩn xác

Để đảm bảo mua đúng linh kiện thay thế, quý khách cần đo chính xác 3 thông số vàng (d x D x B) bằng thước kẹp kỹ thuật.

1. Đường kính trong: Đo tại vị trí tiếp xúc với trục. Lưu ý vệ sinh sạch lớp dầu mỡ cũ trước khi đo để tránh sai số.
2. Đường kính ngoài: Đo khoảng cách lớn nhất của vòng ngoài (phần tiếp xúc với vỏ máy hoặc gối đỡ).
3. Độ dày: Độ dày tổng thể của vòng bi.

Lưu ý: Đối với các dòng vòng bi đũa đã quá cũ hoặc bị mòn, nên sử dụng đồng hồ so để kiểm tra độ đảo hướng tâm trước khi quyết định mã thay thế tương đương.

>> Xem thêm: Bảng tra mã vòng bi

4. Ứng dụng thực tiễn trong sản xuất

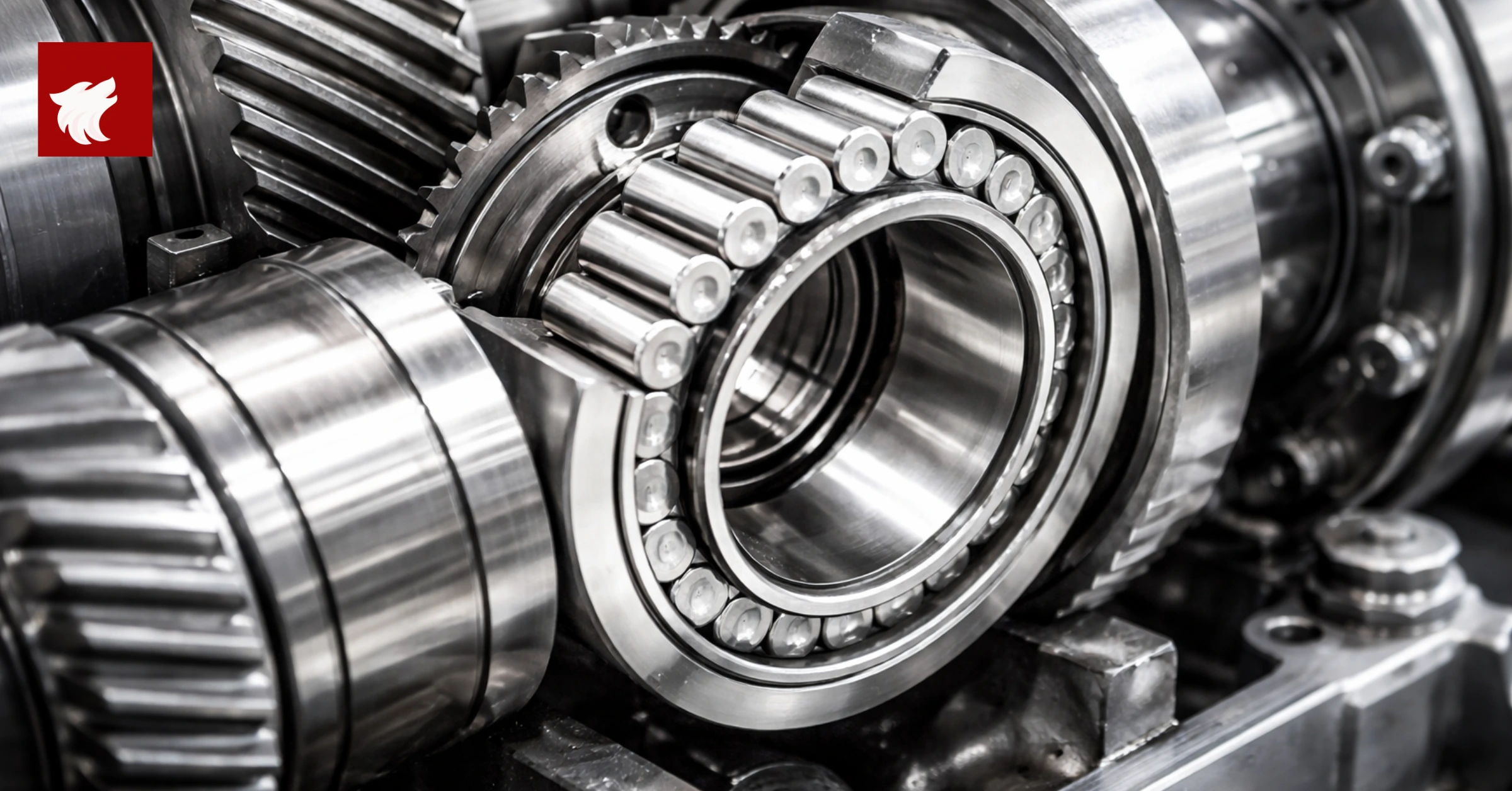

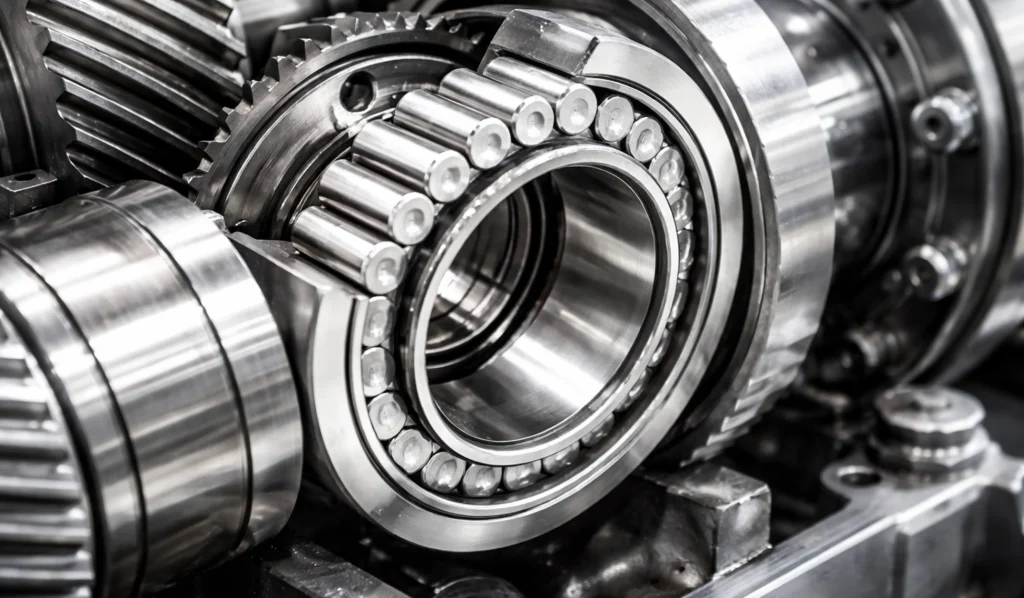

Vòng bi đũa được dùng trong hộp số

• Chế tạo máy & cơ khí chính xác: Hộp số công nghiệp, trục chính CNC, máy gia công kim loại, động cơ điện công suất lớn
• Công nghiệp nặng (xi măng, khai khoáng, luyện kim): Máy nghiền, băng tải, lò quay, dây chuyền cán thép
• Năng lượng (điện gió, sinh khối, thủy điện): Tua-bin, máy phát điện, máy ép viên nén
• Nông – lâm – ngư nghiệp: Máy gặt đập liên hợp, máy kéo, máy xay xát, máy chế biến nông sản
• Xây dựng & máy công trình: Máy xúc, máy ủi, cần cẩu, thiết bị thi công chịu tải lớn
• Dầu khí & hóa chất: Bơm công nghiệp, máy nén, thiết bị trong môi trường áp lực và nhiệt độ cao
• Tự động hóa & sản xuất hiện đại: Dây chuyền tự động, robot công nghiệp, hệ thống truyền động chính xác

5. Kiên Thành Tín – Đơn vị cung ứng vòng bi đũa uy tín cho nhà máy

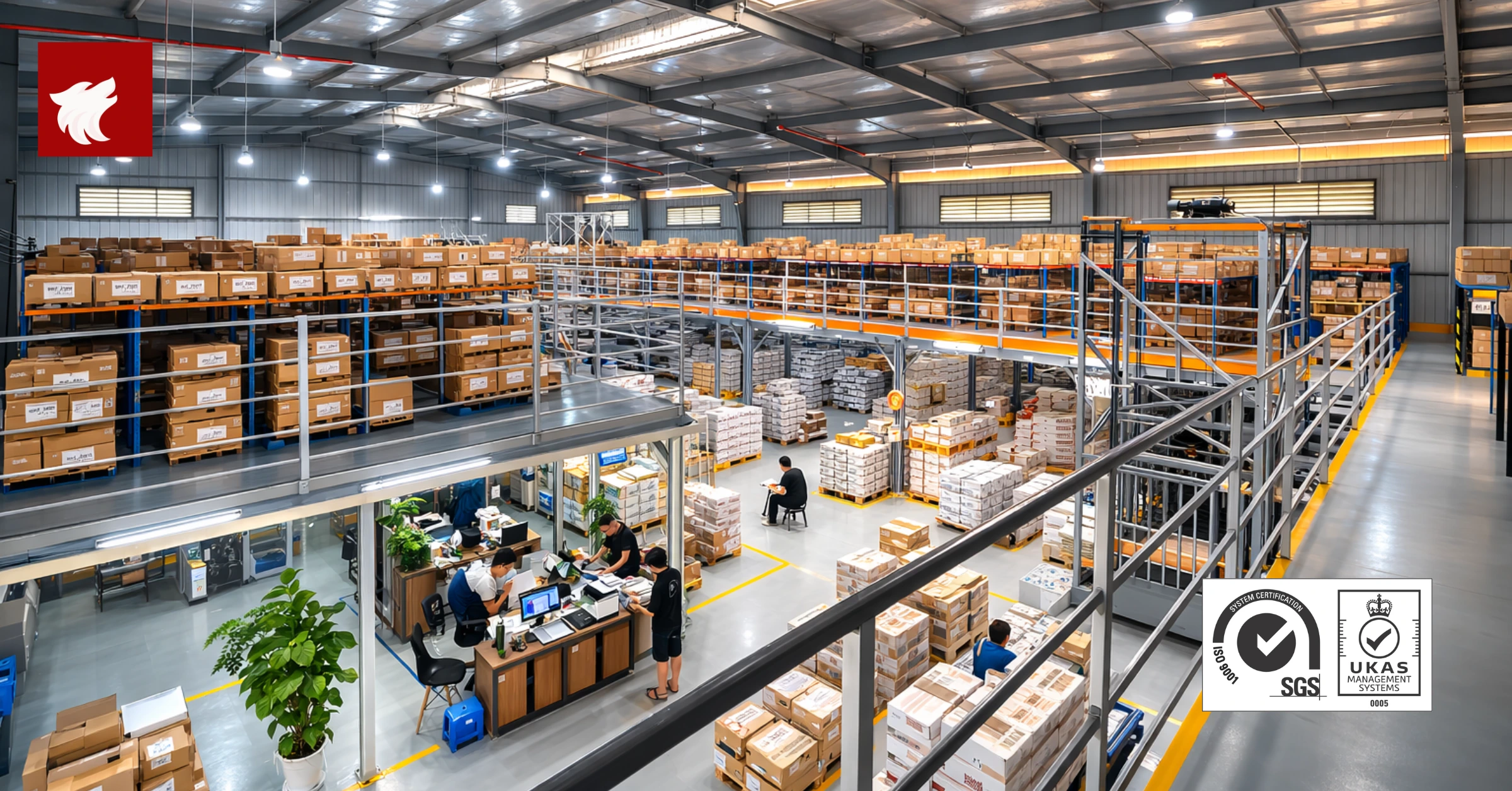

Kho KTT chuẩn ISO 9001:2015

Với 15 năm kinh nghiệm đồng hành cùng hơn 500 đối tác, KTT tự hào là đơn vị dẫn đầu trong phân khúc vòng bi công nghiệp chuyên dụng:

• Cam kết chất lượng: Sản phẩm đạt chuẩn ISO 9001:2015, đầy đủ chứng nhận CO (Xuất xứ) và CQ (Chất lượng).
• Giải pháp OEM chuyên sâu: KTT tiếp nhận sản xuất và cung ứng các mã vòng bi đũa theo tiêu chuẩn riêng của từng dự án chế tạo máy.
• Phản hồi nhanh: Đội ngũ chuyên viên dự án cam kết báo giá và tư vấn giải pháp kỹ thuật trong vòng 30 phút.
• Hệ thống KTT Store: Cung cấp linh kiện chính hãng, minh bạch về giá thành và nguồn gốc, nói không với hàng kém chất lượng.
